Questão
ID 1562051Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2024 Banca: IFTO - Instituto Federal de Educação, Ciência e Tecnologia do Tocantins Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Tocantins

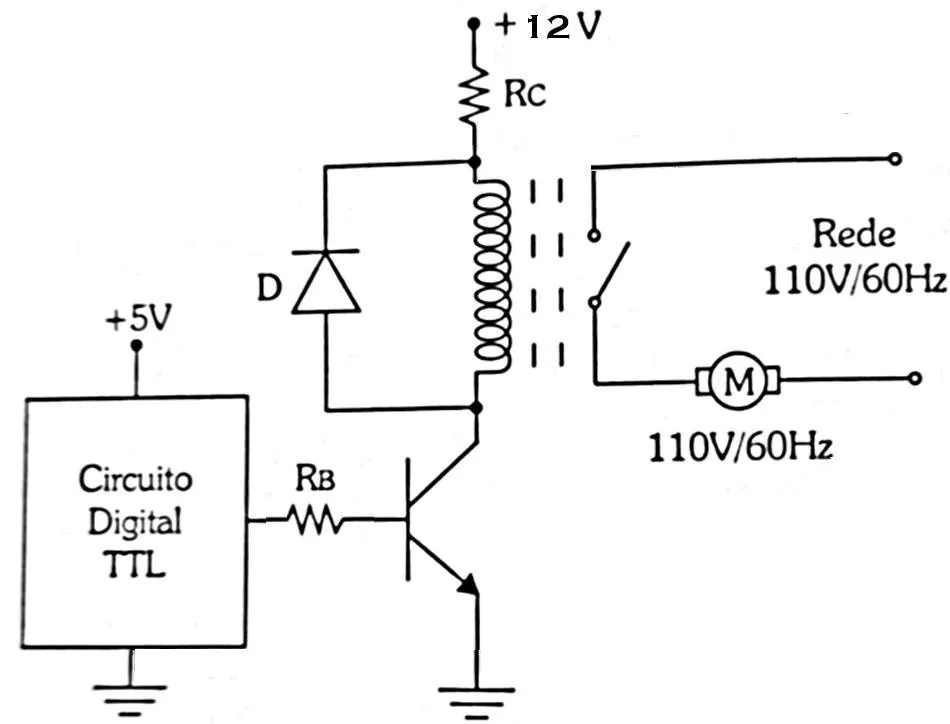

Um circuito Digital (TTL) foi projetado para acionar um motor de 110V/60 Hz sob determinadas condições. O valor da resistência RC em ohms e sua potência em Watts, são aproximada e respectivamente:
Dados do Transistor: VBE,saturação = 0,7 V; VCE,saturação ≈ 0; β,saturação = 10; IC,máximo = 300 mA; VCE,máximo = 100 V; RRelé = 100 ohms; IRelé = 60 mA.
