Questão
ID 1560779Disciplina: Engenharia Mecatrônica
Assuntos: Eletrônica de Potência: Retificadores, Inversores, PWM
Ano: 2016 Banca: IFTO - Instituto Federal de Educação, Ciência e Tecnologia do Tocantins Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Tocantins

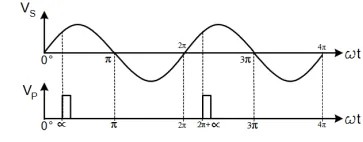

Dado o circuito retificador controlado mostrado na figura abaixo e considerando as formas de onda pulsante (VP) e a tensão da rede elétrica (VS) mostradas a seguir.

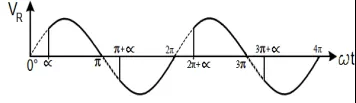

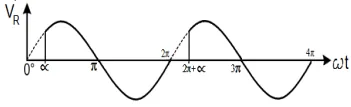

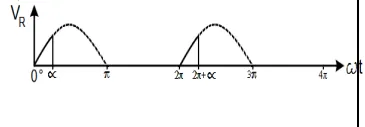

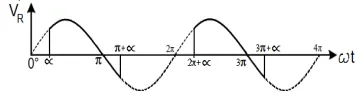

Marque a resposta que corresponde a forma de onda da tensão (VR) que está aplicada na resistência ligada na saída desse retificador.
