Questão
ID 1560027Disciplina: Engenharia Mecatrônica
Assunto: Registradores e Contadores
Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Instituto Federal do Rio de Janeiro

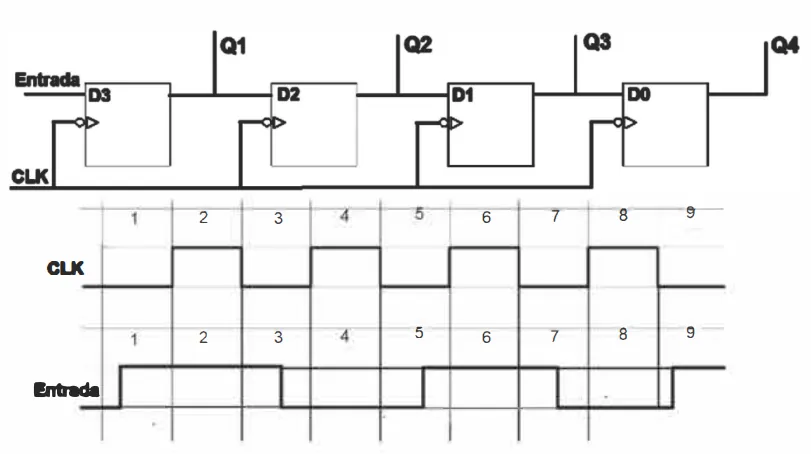

A figura a seguir mostra um registrador de deslocamento de 4 bits implementado com flip-flop tipo D.
Elementos de memória podem ser feitos por arranjos de portas lógicas básicas que permitem o armazenamento de informação. Esses elementos são conhecidos como multivibradores biestáveis que são muito utilizados para implementação de contadores e registradores.

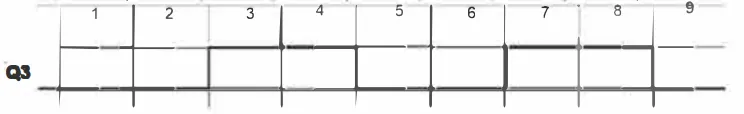

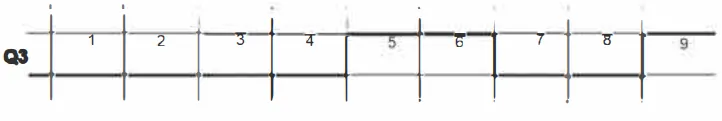

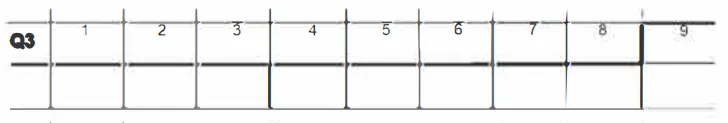

Com os circuitos inicializados em zero através de um pulso de clear, o diagrama de tempo para a saída Q3 desse circuito é:
