Questão
ID 1560015Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Instituto Federal do Rio de Janeiro

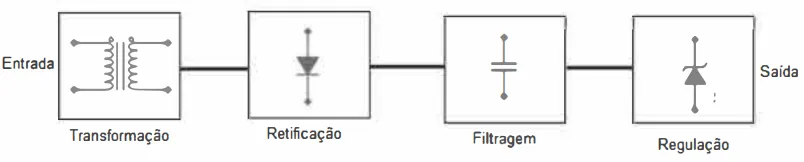

A figura representa um diagrama de blocos de uma fonte de alimentação básica.
Na etapa de filtragem do sinal, busca-se aproximar ainda mais o sinal para uma tensão contínua e constante através da utilização de um capacitar em paralelo com a saída do circuito retificador.
Ao projetar uma fonte com entrada 50V/60 Hz cujas características desejadas são valor médio filtrado 12 V, ripple máximo de 0,5 V para alimentar uma carga que tem resistência equivalente de 1 kΩ, sendo utilizado um retificador de onda completa, o capacitar utilizado tem capacitância igual a:, sendo utilizado um retificador de onda completa, o capacitar utilizado tem capacitância igual a:
