Questão
ID 1558631Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2025 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte
Considerar estes valores quando necessário:
√2 = 1,41
√3 = 1,73
𝑠𝑒𝑛(30°) = 1/2
𝑠𝑒𝑛(45°) = √2/2
𝑠𝑒𝑛(60°) = √3/2
𝜋 = 3,14
𝑐𝑜𝑠(30°) = √3/2
𝑐𝑜𝑠(45°) = √2/2
𝑐𝑜𝑠(60°) = 1/2

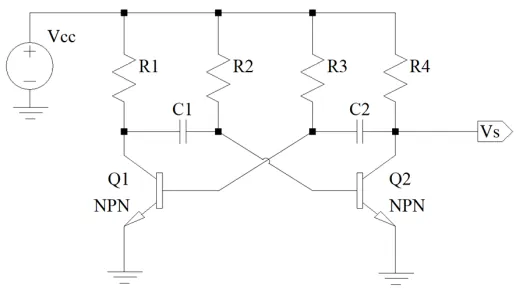

O circuito a seguir foi montado, utilizando-se transistores NPN, resistores, capacitores e uma fonte de alimentação em corrente contínua.
Fonte: FUNCERN, 2025
Considerando que Vs é um terminal de saída e que R1 = R4, R2 = R3, C1 = C2 e Q1 = Q2, conclui-se que essa configuração representa um/uma
