Questão
ID 1558327Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Conversores Analógico-digital e Digital-analógico
Ano: 2017 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte

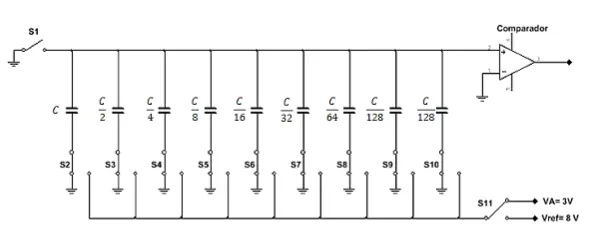

Observe a figura abaixo que representa um conversor analógico-digital adequado para implementação em tecnologia CMOS, do tipo conversor por distribuição de cargas, 8 bits e com tensão de referência 8 V.
Fonte: FUNCERN, 2017.
Para o conversor do diagrama esquemático, a máxima tensão de conversão e a palavra digital correspondente à entrada analógica VA = 3 V são, respectivamente,
