Questão
ID 1558306Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2017 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte
Para responder às questões, quando necessário, considere:
\(\pi=\ 3,14\ \ \ \ \ \ \sqrt{2}=\ 1,41\)

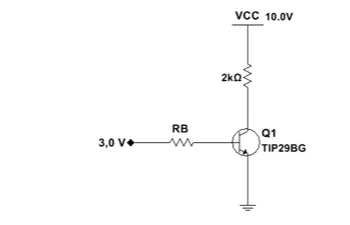

Observe a figura abaixo, que representa um circuito em que o transistor bipolar NPN foi especificado para ter β (hFE) na faixa de 15 a 75.
Fonte: FUNCERN, 2017.
Para que o transistor Q1 opere na saturação (VCE de saturação= 0,2 V e VBE= 0,67 V), com Fator Forçado igual a 20, o valor da resistência de base (RB) será de
