Para responder às questões, quando necessário, considere:
\(\pi=\ 3,14\ \ \ \ \ \ \sqrt{2}=\ 1,41\)

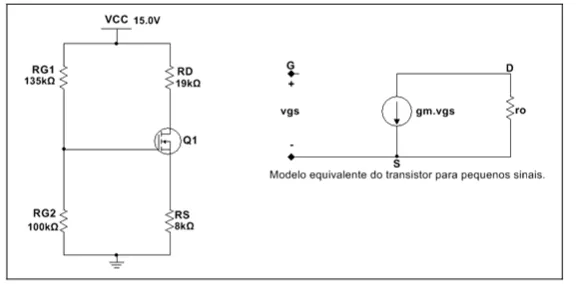

Analise a figura abaixo que representa um circuito de polarização DC do amplificador fonte comum (FC), com tensão entre a porta e a fonte (VGS) igual a 2,39 V e transistor de efeito de campo (FET) com as seguintes características: tensão de limiar de condução Vth= 1,2 V, parâmetros de processo K𝑛` \(\frac{W}{L}\) =0,7 𝑚𝐴 /𝑉2 e \(\lambda\) = 0,004 V-1.
Fonte: FUNCERN, 2017.
Para a condição de polarização estabelecida, os respectivos valores da transcondutância (gm) e do resistor de saída para pequenos sinais do FET são
