Questão
ID 1558304Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2017 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte
Para responder às questões, quando necessário, considere:
\(\pi=\ 3,14\ \ \ \ \ \ \sqrt{2}=\ 1,41\)

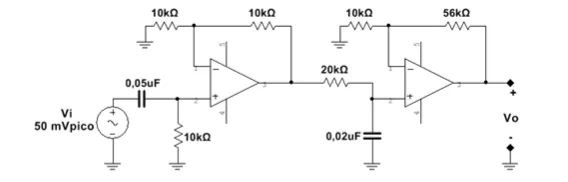

Analise a figura abaixo, que projeta um circuito RC-AmpOp representativo de um filtro ativo.
Fonte: FUNCERN, 2017.
Considerando os amplificadores operacionais ideais e a tensão de entrada (Vi) uma senóide, com 50 mV de pico, as frequências de corte inferior e superior e o valor médio quadrático da tensão de saída (Vo), para frequências no interior da banda de passagem, respectivamente, são
