Questão
ID 1558301Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2017 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte
Para responder às questões, quando necessário, considere:
\(\pi=\ 3,14\ \ \ \ \ \ \sqrt{2}=\ 1,41\)

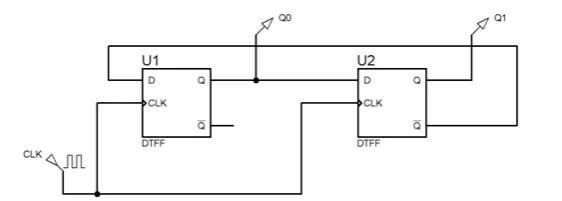

Analise a figura abaixo, que representa um circuito sequencial.
Fonte: FUNCERN, 2017.

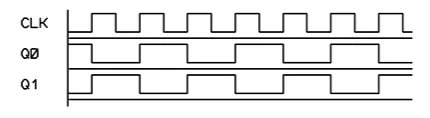

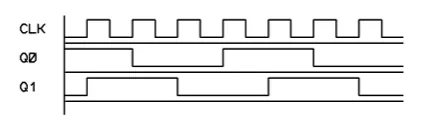

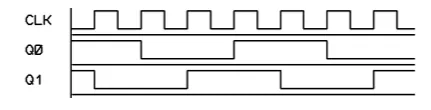

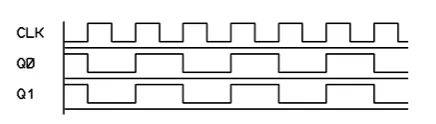

Assinale a opção em que estão representadas, corretamente, as formas de onda das saídas Q0 e Q1.
