Para responder às questões, quando necessário, considere:

\(\pi=\ 3,14\ \ \ \ \ \ \sqrt{2}=\ 1,41\)

Analise a descrição abaixo de estados de um sistema sequencial.

1. Entrada: 𝑥(𝑡) ∈ {0,1,2,3]
2. Saída: 𝑧(𝑡) ∈ {𝑎,𝑏}
3. Estado: 𝑠(𝑡) ∈ {𝑆₀,𝑆₁}
4. Estado Inicial: 𝑠(0) = 𝑆₀
5. Funções:

𝑠(𝑡 + 1) = \(\left \{ \begin{matrix} S_0 & \ se \ (s(t)=S_0 \ e \ [x(t)=0 \ ou \ x(t)=2]) \\ \quad & \ ou \ (s(t)= S_1 \ e \ x(t)=3) \\ \quad \\ S_1 & \ demais \ casos \\ \end{matrix} \right.\)

z(t) = \(\left \{ \begin{matrix} a & \ se \ s(t)= S_0 \\ b & \ se \ s(t) = S_1 \\ \end{matrix} \right.\)

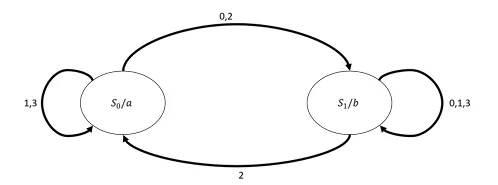

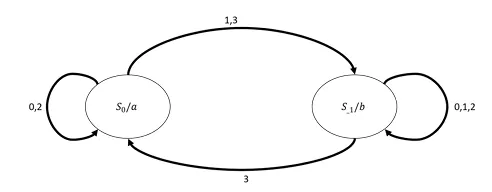

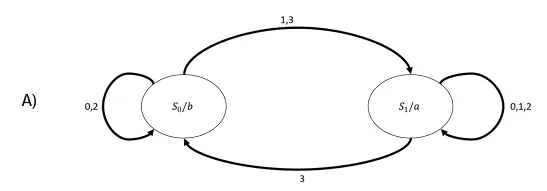

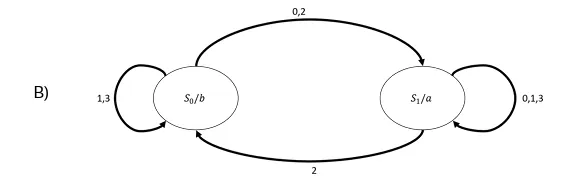

Assinale a opção que representa o diagrama de estados obtido, diretamente, dessas expressões.
