Questão
ID 1558283Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2017 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte
Para responder às questões, quando necessário, considere:
\(\pi=\ 3,14\ \ \ \ \ \ \sqrt{2}=\ 1,41\)

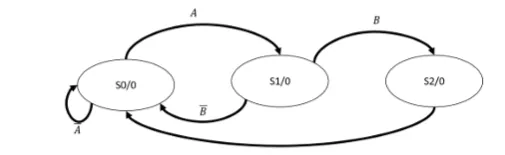

Observe o diagrama de estados abaixo, que representa uma máquina de estados finitos:
Fonte: FUNCERN, 2017.
Considerando que a sequência de sinais de entrada é 𝐴, \(\bar{B}\) , 𝐵,𝐴 e o estado inicial é S0, o diagrama acima representa, na classificação de máquinas de Mealy e de Moore, uma máquina do tipo
