Questão
ID 1558279Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2017 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte
Para responder às questões, quando necessário, considere:
\(\pi=\ 3,14\ \ \ \ \ \ \sqrt{2}=\ 1,41\)

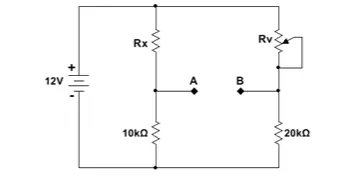

Analise a figura abaixo que projeta um circuito em que o resistor Rx representa o comportamento de um sensor piezoresistivo, cuja sensibilidade linear e positiva é S= 52 mΩ/N e sua resistência é de 615 Ω quando nenhuma força é aplicada.
Fonte: FUNCERN, 2017.
Considerando que a ponte resistiva é posta em equilíbrio pelo ajuste do potenciômetro Rv, na condição de carga nula (Força = 0 N) aplicada ao sensor, quando esse sensor é submetido a uma força de 150 N, um voltímetro DC conectado aos pontos A e B do circuito indicará o valor, em módulo, de
