Questão
ID 1557981Disciplina: Engenharia Mecatrônica
Assunto: Temporizadores e Sensores
Ano: 2014 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte

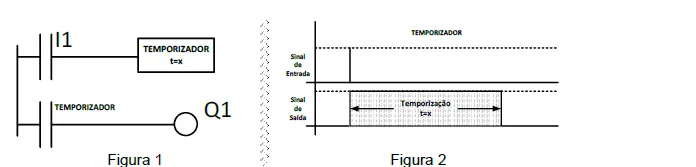

Um programa para CLP, foi editado em Ladder utilizando um temporizador, conforme a figura (1) a seguir.
De acordo com o gráfico representativo do funcionamento desse temporizador, mostrado na figura (2), marque a opção que representa como se comporta a saída Q1.
