Questão
ID 1557962Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2014 Banca: FUNCERN - Fundação de Apoio à Educação e ao desenvolvimento Tecnológico do RN Órgão: Instituto Federal do Rio Grande do Norte

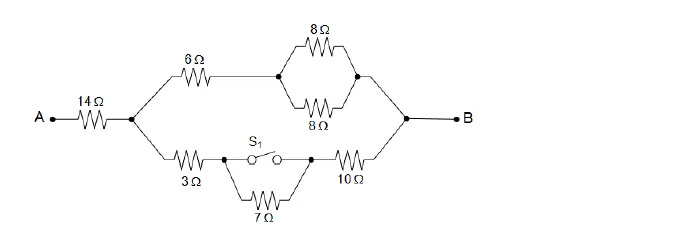

Analise o segmento do ciruito elétrico a seguir, consiedrando que existe passagem de corrente contínua, no sentido convencional, do ponto "A" para o ponto "B".
As resistências equivalentes entre os pontos A e B quando a chave S1 estiver aberta e quando a chave S1 estiver fechada são, respectivamente,
