Questão
ID 1552533Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2021 Banca: Instituto AOCP Órgão: Empresa de Saneamento do Estado de Mato Grosso do Sul

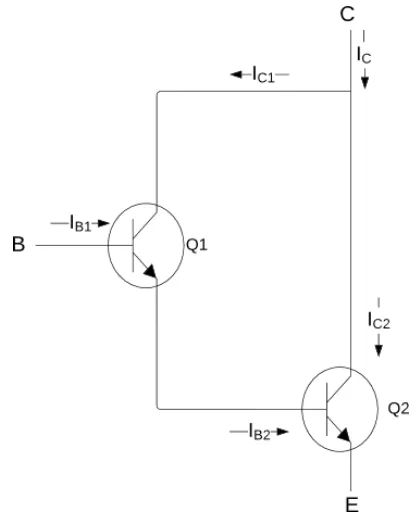

O circuito da figura a seguir mostra a configuração de um transistor Darlington. Sabe-se que:
𝑰𝑪𝟏 = 𝟓 𝑨
𝑰𝑪𝟐 = 𝟐𝟓 𝑨
𝜷𝟏 = 𝟐𝟎
𝜷𝟐 = 𝟏𝟎
Com base no exposto, o valor da corrente de base 𝑰𝑩𝟏 para ligar a conexão Darlington é
