Questão 1549691

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 1549691

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Programação Ladder

Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

Um Projeto construído para um CLP foi programado em uma linguagem denominada “Ladder”, como apresentado na Figura 6 abaixo. Assinale a alternativa que descreve corretamente o comportamento do sistema.

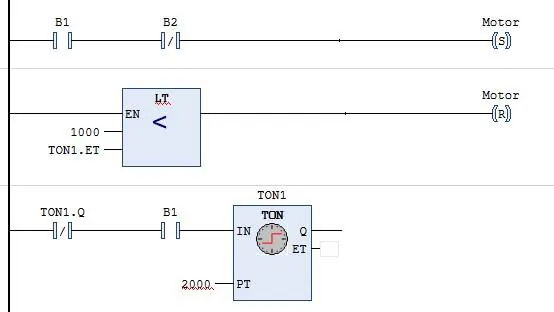

Figura 6

Alternativa A:
O sistema irá funcionar permanentemente até que o Botão B1 seja desligado, não sendo desligado por outro motivo.
Alternativa B:
O Sistema funcionará por 1000 unidades de tempo e depois ficará parado até que o Botão B1 seja ligado e desligado.
Alternativa C:
O sistema contará até 1000 unidades de tempo e depois reiniciará o processo, tendo suas variáveis resetadas e a contagem reiniciada.
Alternativa D:
O sistema funciona permanentemente. Após o B1 ser ligado e o B2 não ser modificado, o motor permanece sempre ligado.
Alternativa E:
O motor irá funcionar por 1000 unidades de tempo e ficará desligado pelo mesmo tempo depois que o B1 for pressionado.
