Questão
ID 1549683Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

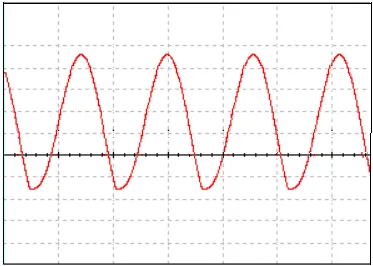

Um sinal foi amostrado em uma tela de osciloscópio, conforme Figura 3 abaixo. As configurações do aparelho utilizado estavam da seguinte forma: Ponteira em 1x, escala horizontal igual a 20 ms/divisão e vertical igual a 750 mV/divisão. Analise a tela postada:
Figura 3
Qual o valor da frequência do sinal, em hertz (Hz), e o nível DC do sinal, em Volts (V)?
