Questão 1549333

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1549333

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2017 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

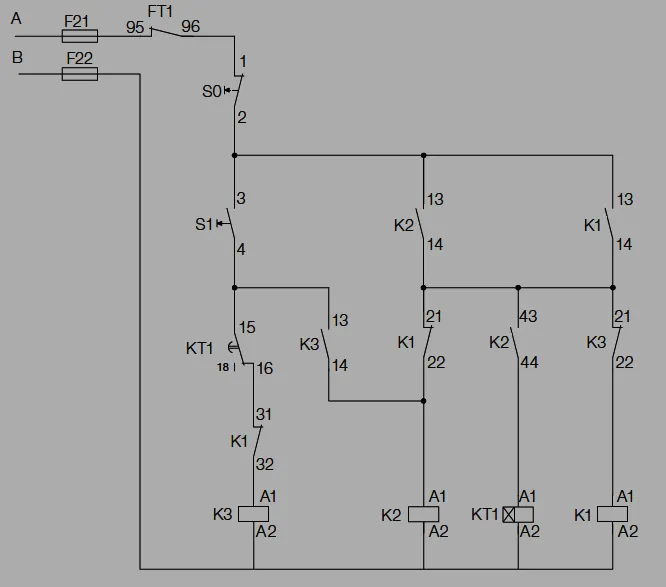

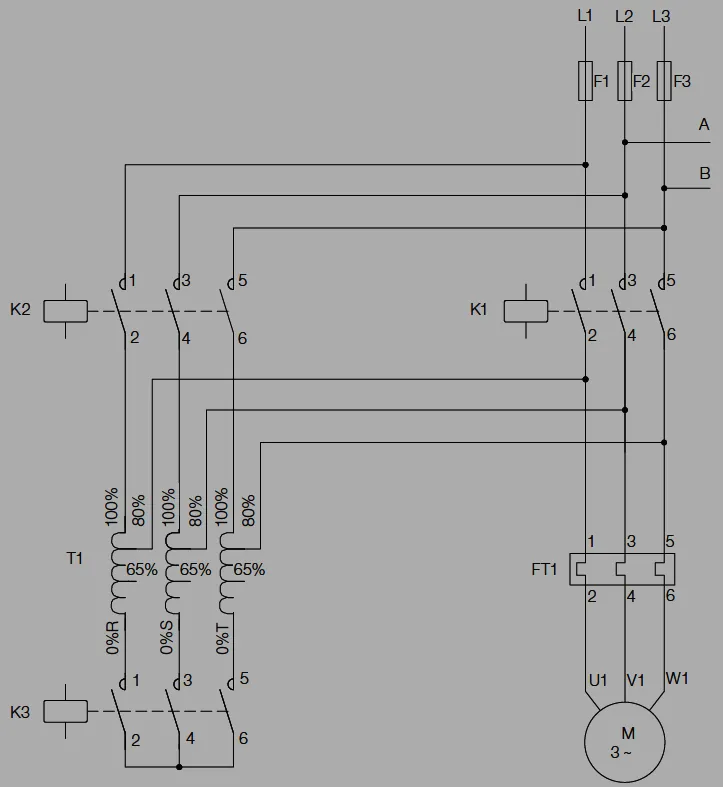

A figura abaixo, são os diagramas de Força e Comando de uma chave de partida de um Motor Trifásico.

Fonte: WEG Guia de seleção de partidas 2013.

Selecione a alternativa CORRETA correspondente à representação dada pela figura.

Alternativa A:
Essa é uma chave de partida com banco de resistores para Variação de Velocidade de motores trifásicos com rotor bobinado.
Alternativa B:
Esta é uma chave de partida com tensão reduzida denominada como Chave Estrela Triângulo.
Alternativa C:
Esta é uma chave de partida com tensão reduzida denominada como Chave Série Paralela.
Alternativa D:
Esta é uma chave de partida de motores de dupla velocidade tipo Dahlander.
Alternativa E:
Esta é uma chave de partida com tensão reduzida por autotransformador, denominada como Chave Compensadora
