Questão
ID 1549299Disciplina: Engenharia Mecatrônica
Assunto: Acionadores Eletro-mecânicos
Ano: 2017 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

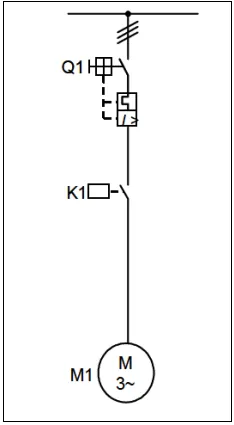

A figura abaixo, é um diagrama unifilar de uma chave de partida direta de um Motor de Indução Trifásico (MIT). Todos os diagramas e circuitos de acionamento de MITS devem ser realizados de tal maneira que obedeçam a técnica padrão normatizada quanto às nomenclaturas dos elementos, quanto à representação gráfica e de modo que cada elemento do circuito cumpra uma função específica.
Estas funções específicas são de:
- Comando funcional e/ou acionamento
- Proteção contra correntes de curto circuito
- Proteção contra correntes de sobrecarga
- Seccionamento do circuito
Fonte: SIEMENS Módulo 3S: coordenação de partidas de motores elétricos 2003
Dado o exposto acima, afirma-se:
( ) O elemento "Q1" é uma Chave Seccionadora.
( ) O elemento "K1" é responsável pelo comando funcional elou acionamento.
( ) No diagrama acima está faltando o elemento de proteção contra correntes de sobrecarga.
( ) Os Fusíveis deste circuito efetuam a proteção contra correntes de curto circuito.
( ) O elemento "Q1" é um Disjuntor Motor termomagnético.
Marque a opção que contenha a sequência CORRETA das afirmações, de cima para baixo, sendo (F) para falso e (V) para verdadeiro.
