Questão
ID 1549157Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2017 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

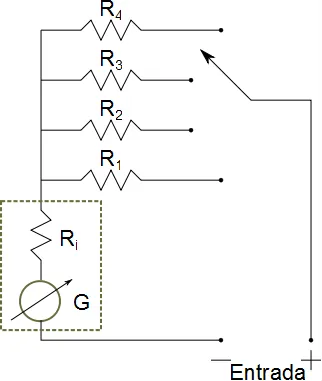

A figura apresenta o circuito interno de um voltímetro analógico que utiliza um galvanômetro de corrente de fundo de escala de 1mA e resistência interna (Ri) de 20 \(\Omega\) O galvanômetro, dentro do retângulo pontilhado, é um equipamento eletromecânico que apresenta uma deflexão de um ponteiro sobre uma escala graduada quando percorrido por uma corrente elétrica Com relato a este circuito e as características principais de um voltímetro analógico marque (V) para as afirmações verdadeiras e (F) para as afirmações falsas:
( ) Os valores de R1, R2, R3 e R4 para a construção de escalas de 400mV, 4V, 40V e 400V são respectivamente: 380 \(\Omega\) , 3980 \(\Omega\) , 39980 \(\Omega\) e 399980 \(\Omega\) .
( ) A sensibilidade deste equipamento é de aproximadamente 2 k \(\Omega\) /V.
( ) A deflexão máxima do galvanômetro coincide com a passagem da corrente de fundo de escala por este dispositivo.
( ) Se o instrumento construído apresentar índice de classe de precisão de 2% a medida de uma tensão de 2 V utilizando a escala de 4 V será de \(\pm\) 0,04 V.
( ) A impedância interna do voltímetro construído é de 4 k \(\Omega\) para a escala de 4 V.
Marque a opção que contenha a sequência CORRETA, de cima para baixo:
