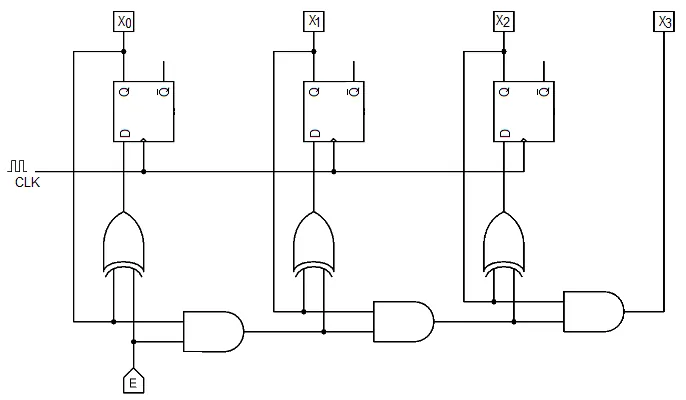

O circuito abaixo é a realização de um circuito digital com Enable (E) e clock (CLK) Analise as saídas X 0 , X 1 , X 2 e X 3 considerando o circuito energizado, E=1 e CLK=1Hz, determine qual a característica específica deste circuito. Assinale a alternativa CORRETA :

Contador assíncrono crescente de três bits com output carry.

Contador síncrono crescente de três bits com output carry.

Contador síncrono crescente de quatro bits.

Contador assíncrono crescente de quatro bits.

Contador síncrono decrescente de três bits com output borrow.

Questão 1549134

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1549134

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Sequenciais

Ano: 2017 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

O circuito abaixo é a realização de um circuito digital com Enable (E) e clock (CLK) Analise as saídas X₀, X₁, X₂ e X₃considerando o circuito energizado, E=1 e CLK=1Hz, determine qual a característica específica deste circuito.

Assinale a alternativa CORRETA:
