Questão
ID 1549132Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2017 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

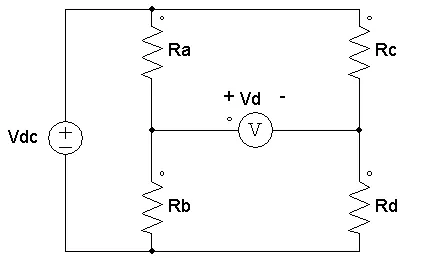

Para o circuito a seguir, os resistores Ra, Rb, RC e Rd são ajustáveis. Analisando o circuito levando em conta a polaridade indicada na figura como referência para a tensão Vd, pode-se afirmar que:
I. A corrente em todos os resistores será igual se Ra = Rb e RC= Rd.
II. Na condição Ra = Rb e RC > Rd a tensão Vd será positiva.
III. Na condição Ra = RC e Rb < Rd a tensão Vd será negativa.
IV. Sempre que Rd for menor que Rb a tensão de Vd será positiva.
V. Na condição Ra = Rb = RC e Rd < RC a tensão Vd será positiva.
Assinale a alternativa que apresenta somente as afirmações CORRETAS.
