Questão
ID 1549130Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2017 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

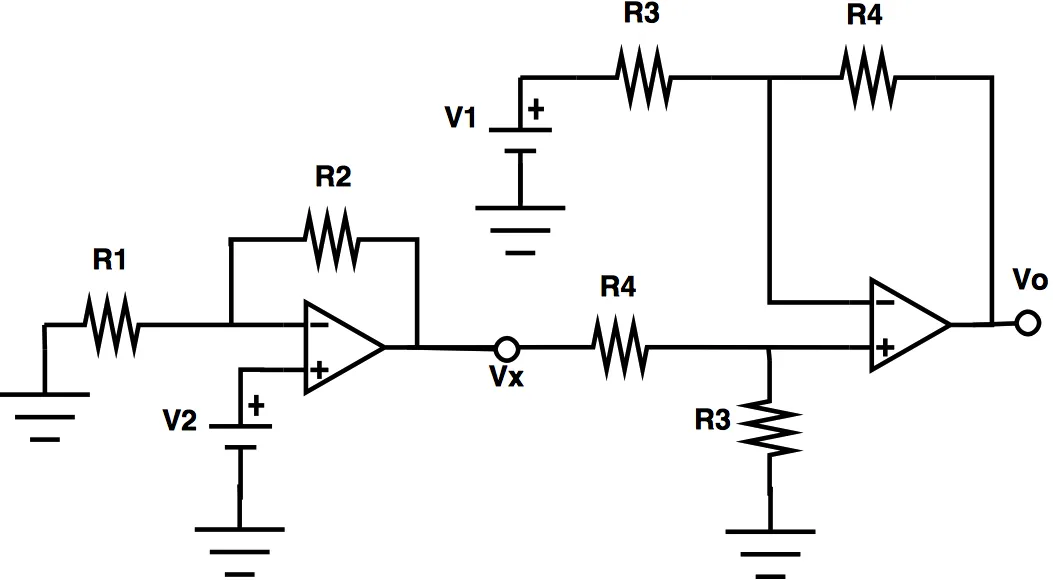

Considere o circuito da figura abaixo composto por resistores e amplificadores operacionais alimentados por uma fonte simétrica de ± 15 V, considerando V1 = 1 V, V2 = 2 V, R1 = 5 kOhms, R2 = 25 Ohms, R3 = 4 kOhms e R4 = 20 kOhms, avalie o acerto das seguintes afirmações e marque V as verdadeiras e com F as falsas:
(_) O circuito elétrico em questão é composto por um amplificador inversor e um amplificador subtrator.
(_) Os valores de tensão observados em Vx e Vo são, respectivamente, 12 Volts e 7 Volts.
(_) Os valores de tensão observados em Vx e Vo são, respectivamente, -10 Volts e -15 Volts.
(_)Os valores de tensão observados em Vx e Vo são, respectivamente, 12 Volts e -15 Volts.
(_) Considerando que os amplificadores operacionais não são ideais, o fato dos seus transistores do estágio diferencial de entrada não serem idênticos provoca um desbalanceamento interno do qual resulta a tensão de offset.
Marque a opção que contenha a sequência CORRETA, de cima para baixo:
