Questão
ID 1549128Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2017 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

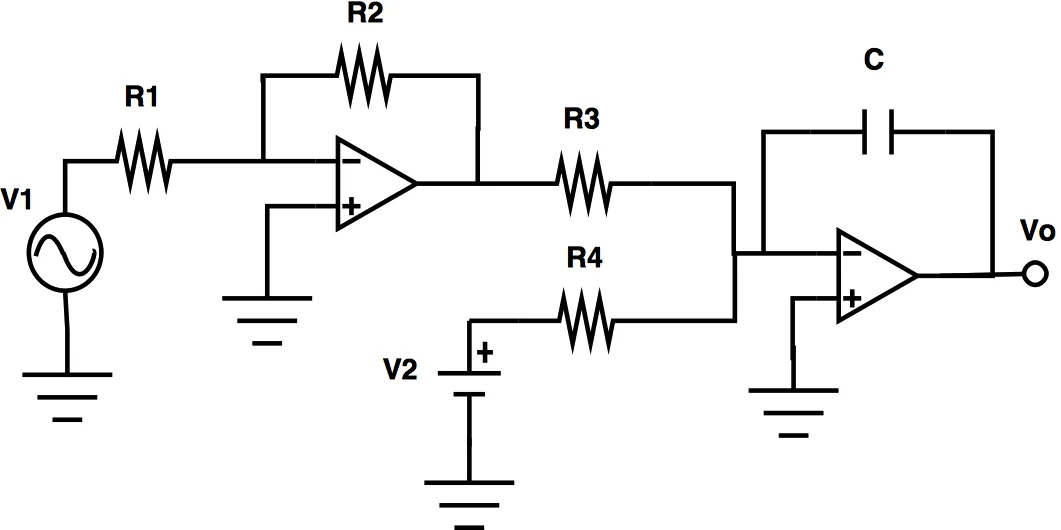

Analise o circuito da figura abaixo, considerando os amplificadores operacionais ideais, V1 = cos(5t) mV, V2=5mV, R1 = 2 Ohms, R2 = 20 Ohms, R3 = 1 MOhms, R4 = 1 Mohms, C = 1 \(\mu\) F e que o capacitor C está inicialmente descarregado, avalie o acerto das seguintes afirmações e marque com V as verdadeiras e com F as falsas:
( ) O circuito elétrico em questão é composto por um amplificador inversor e um derivador;
( ) O circuito elétrico em questão é composto por um amplificador inversor, um somador e integrador;
( ) A expressão que melhor representa o sinal de saída é Vo = 2sen(5t) - 5t mV;
( ) A expressão que melhor representa o sinal de saída é Vo = 2cos(5t) - 5t² mV;
( ) A expressão que melhor representa o sinal de saída é Vo = —50sen(5t) mV.
Marque a opção que contenha a sequência CORRETA, de cima para baixo:
