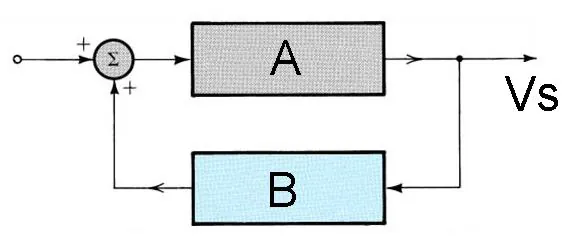

A figura abaixo mostra o diagrama de blocos de um oscilador de realimentação. A respeito dos ganhos promovidos nos blocos A e B, podemos afirmar, segundo os critérios de Barkhausen, sobre a saída Vs:

Alternativa A:
Quando o ganho da realimentação B estiver entre 0 e 1, o sistema produzirá na saída uma oscilação amortecida.
Alternativa B:
Quando o ganho A estiver entre 0 e 1, o sistema produzirá na saída uma oscilação amortecida.
Alternativa C:
Se o módulo do produto A.B for igual a 1, e a soma das fases de A e de B igual a 0, o sistema produzirá na saída uma oscilação harmônica.
Alternativa D:
Se o módulo do produto A.B for maior que 1, 0 sistema produzirá na saída uma oscilação amortecida.
Alternativa E:
Se o módulo do produto A.B for maior que 1/2, o sistema irá saturar.
