Questão
ID 1549112Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2017 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

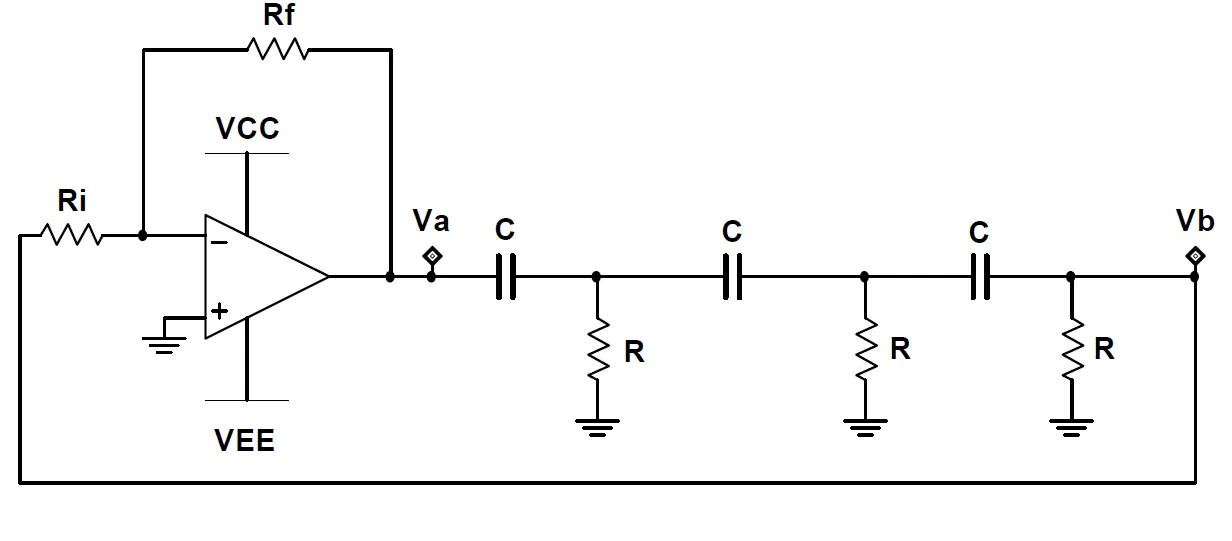

Para o circuito abaixo, considerando \(\beta\) o ganho de realimentação e A o ganho de tensão do estágio amplificador, avalie o acerto das afirmações adiante e marque com V as verdadeiras e com F as falsas.
(_) A malha de elementos R e C é responsável pelo deslocamento de fase de 2700 quando na frequência de oscilação.
(_) Para que Ri não influencie na malha RC, deve-se ter Ri << R.
(_) Para oscilação ocorrer o estágio amplificador deve ter ganho A > 29.
(_) Quanto mais próximo o ganho de malha \(\beta\) .A estiver de 1, mais a forma de onda se aproximará de uma senoide.
Marque a opção que contenha a sequência CORRETA, de cima para baixo:
