Questão 1547474

Os conversores de corrente contínua em corrente alternada são denominados inversores de frequência. São bastante utilizados para acionamento de cargas, como motores de indução trifásicos, com o objetivo de ter uma variação de amplitude da tensão e frequência, permitindo que o motor trabalhe em diferentes velocidades, sem a necessidade do uso de meios mecânicos como polias, válvulas, dentre outros. Nas figuras, a carga é alimentada a partir de um inversor de frequência com sequência positiva (ABC).

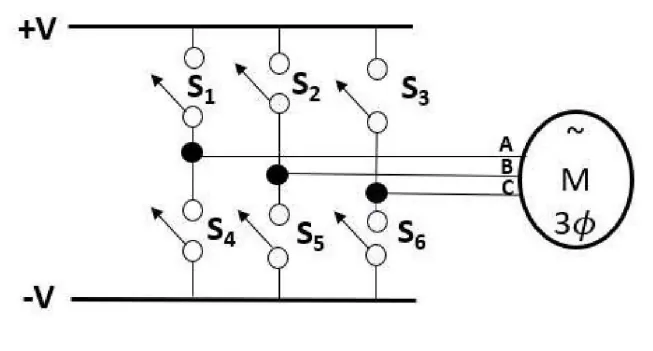

Figura 1. Configuração na entrada/saída do inversor de frequência.

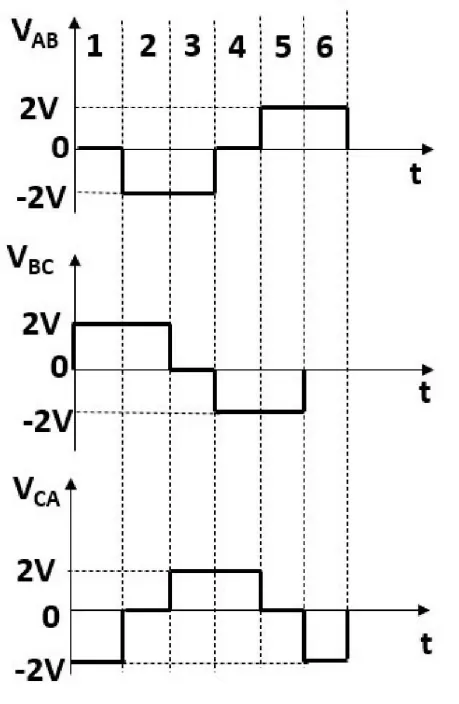

Figura 2. Tensão de linha na carga em cada ciclo.

Na figura 2, são observadas as tensões de linha no motor trifásico, ou seja, na saída do inversor. No ciclo (1), as chaves que estão conduzindo são, respectivamente,
