Questão
ID 1544665Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2014 Banca: EXATUS / EXATUSPR - Promotores de Eventos e Consultorias Órgão: Companhia Energética de Brasília

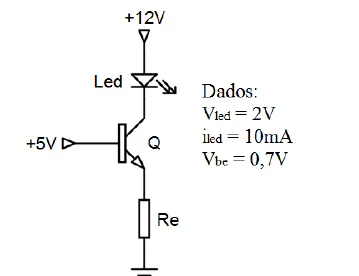

O transistor bipolar de junção do circuito abaixo está operando como fonte de corrente para acionamento do led. Assinale a alternativa que corresponde aos valores das tensões Ve, Vce e Vc, respectivamente:
