Questão 1544083

Engenharia Elétrica e Engenharia Eletrônica · 2026

Questão

ID 1544083

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2026 Banca: Fundação Aroeira Órgão: Prefeitura Municipal de Catalão

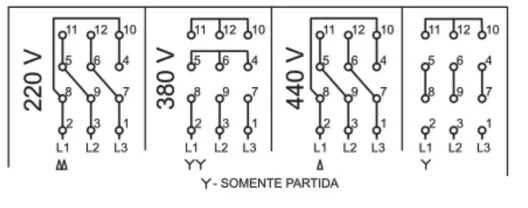

A placa de identificação de um motor de indução trifásico apresenta o diagrama a seguir. Com base neste diagrama, responda às questões 32 e 33.

O que significa a afirmação “Y – SOMENTE PARTIDA” indicada no diagrama?

Alternativa A:
As conexões indicadas como 220V e 380V são indicadas pelo fabricante apenas para a partida estrela-triângulo na tensão de 440V.
Alternativa B:
A conexão “Y” indicada é utilizada para partida em estrela-triângulo em instalações cuja tensão é de 440V.
Alternativa C:
No caso de conexão do motor em instalações com tensão acima de 600V, somente é possível realizar a conexão “Y”.
Alternativa D:
O uso da conexão “Y” pode acarretar danos ao motor, caso o motor seja operado com esta conexão em redes cujas tensões sejam 440V, 380V ou 220V.
