Questão 1544047

Engenharia Elétrica e Engenharia Eletrônica · 2026

Questão

ID 1544047

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)

Ano: 2026 Banca: Fundação Aroeira Órgão: Prefeitura Municipal de Catalão

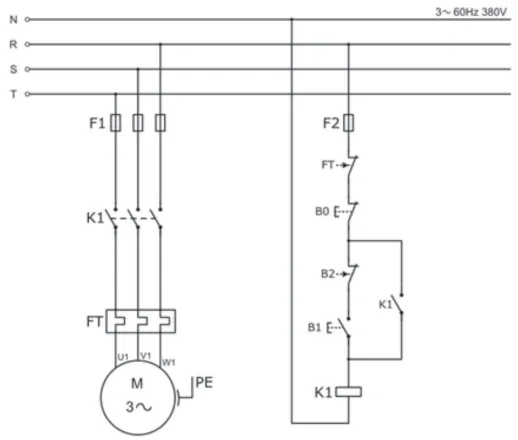

Observe o diagrama da figura a seguir. Com base no diagrama, responda às questões de 27 a 30.

Em relação aos elementos F1 e F2 indicados no diagrama, é correto afirmar que:

Alternativa A:
Os fusíveis F1 são utilizados para proteger o motor de indução trifásico contra aquecimento excessivo. Por outro lado, F2 apenas protege o circuito de comando contra curto-circuito.
Alternativa B:
Os fusíveis F1 têm a função de proteger o motor de indução trifásico em caso de sobrecarga. Da mesma forma, F2 tem a função de proteger o circuito de comando em caso de sobrecarga.
Alternativa C:
Os fusíveis F1 têm a função de proteger os circuitos de força trifásicos em caso de curto-circuito. Da mesma forma, F2 tem a função de proteger o circuito de comando em caso de curto-circuito.
Alternativa D:
Tanto os fusíveis F1 quanto o fusível F2 possuem a função de proteção contra sobretensões da rede.
