Questão 1543675

O dimensionamento de cabos é fundamental para garantir a segurança e eficiência das instalações elétricas. A norma NBR 5410 no Brasil aborda esse tema, enfatizando a importância de escolher o diâmetro adequado dos cabos condutores com base na corrente elétrica do circuito. Conhecer a corrente é essencial, pois evita superaquecimento, perdas de energia e riscos de incêndio. Além disso, outros fatores como a distância entre pontos e a tensão também influenciam no dimensionamento. Isso assegura que a instalação opere de modo seguro e conforme as normas, como a NBR 5410. Com base no exposto, some as potencias somente de pontos de iluminação assinalados, na planta de instalação elétrica em tensão de 220V, abaixo. Obtendo a potência total a use para encontrar a corrente com formula da potência elétrica (P(potência) = U(tensão) x I(Corrente)).

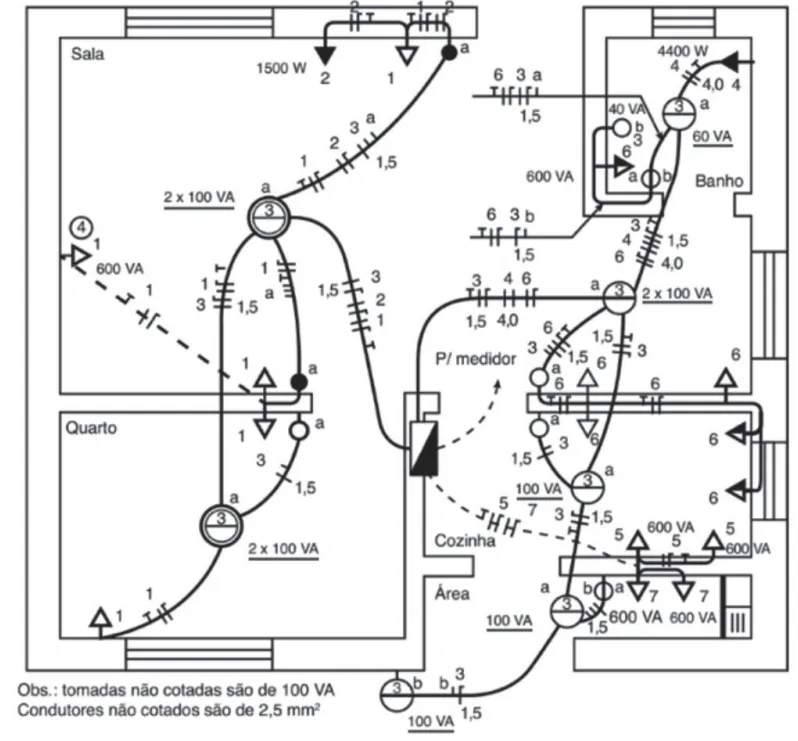

Figura – Planta de instalação elétrica em tensão de 220V monofásica.
