Questão 1543557 de Engenharia Elétrica e Engenharia Eletrônica - FUNDATEC 2022

Questão

ID 1543557

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)

Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Foz do Iguaçu

Dimensione o disjuntor para o circuito 2 da Imagem 22, que apresenta potência na carga de 8KW. O condutor de cobre com isolação em PVC foi instalado na maneira A2, sendo o valor da corrente conforme a Tabela 4 de corrente do condutor. Tensão de linha de 220V.

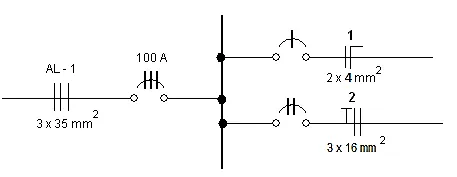

Imagem 22

Seção nominal (mm²)	A1		A2		B1		B2		C		D
	2	3	2	3	2	3	2	3	2	3	2	3
	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados	Condutores Carregados
Cobre
0,5	7	7	7	7	9	8	9	8	10	9	12	10
0,75	9	9	9	9	11	10	11	10	13	11	15	12
1	11	10	11	10	14	12	13	12	15	14	18	15
1,5	14,5	13,5	14	13	17,5	15,5	16,5	15	19,5	17,5	22	18
2,5	19,5	18	18,5	17,5	24	21	23	20	27	24	29	24
4	26	24	25	23	32	28	30	27	36	32	38	31
6	34	31	32	29	41	36	38	34	46	41	47	39
10	46	42	43	39	57	50	52	46	63	57	63	52
16	61	56	57	52	76	68	69	62	85	76	81	67
25	80	73	75	68	101	89	90	80	112	96	104	86
35	99	89	92	83	125	110	111	99	138	119	125	103
50	119	108	110	99	151	134	133	118	168	144	148	122
70	151	136	139	125	192	171	168	149	213	184	183	151
95	182	164	167	150	232	207	201	179	258	223	216	179
120	210	188	192	172	269	239	232	206	299	259	246	203

Tabela 4
