Questão
ID 1543543Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Foz do Iguaçu

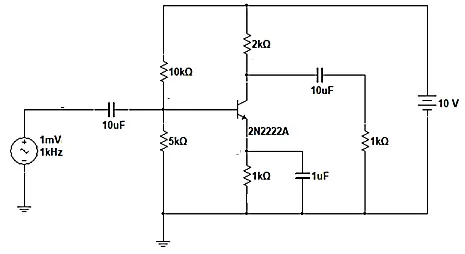

Para o circuito amplificador da Imagem 03 a seguir, determine o ganho Av do circuito para a primeira aproximação na análise CC. O β do transistor é 100 e o Vbe = 0,7V.
Imagem 03
