Questão
ID 1543534Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Foz do Iguaçu

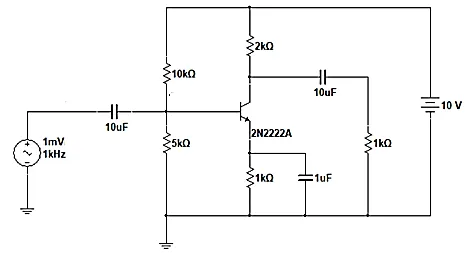

Para o circuito amplificador da Imagem 04 abaixo, determine a impedância de entrada vista pela fonte geradora de sinal. Considere para análise a primeira aproximação CC. O β do transistor é 100 e o Vbe = 0,7V.
Imagem 04
