Questão
ID 1543517Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Foz do Iguaçu

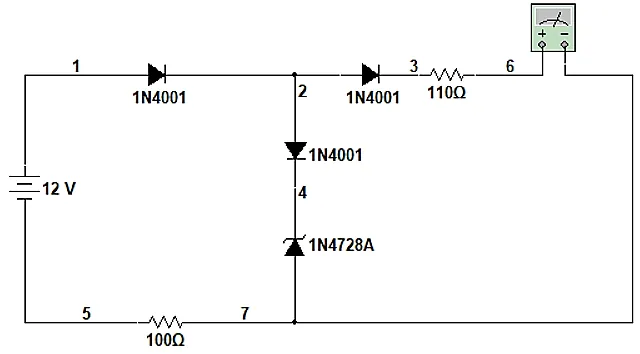

Para o circuito da Imagem 02 a seguir, determine a corrente medida pelo amperímetro. Considere que a tensão do diodo 1N4001 é de 0,7V e que o diodo 1N4748 possui tensão de 3,3V @ 70mA.
Imagem 02
