Questão
ID 1543419Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5444 – Símbolos Gráficos para Instalações Elétricas Prediais
Ano: 2022 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Foz do Iguaçu
Com base na Figura 1 ilustrada a seguir, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

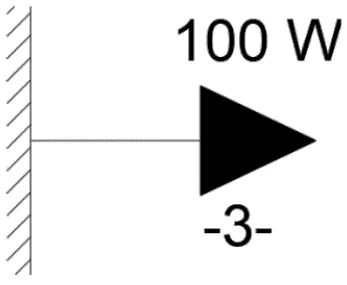

Figura 1
( ) Representa uma tomada alta com altura que pode variar entre 180 e 220 cm.
( ) A potência apresentada indica que a tomada pode ser classificada como TUG, isto é, tomada de uso geral.
( ) É possível afirmar que a bitola dos condutores, que deverão ser utilizados para ligar a tomada, é de 3 mm.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
