Questão 1542772

Engenharia Elétrica e Engenharia Eletrônica · 2018

Questão

ID 1542772

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Programação Ladder

Ano: 2018 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Foz do Iguaçu

A alternativa que descreve de forma mais precisa a lógica operacional da saída digital de endereçamento lógico Q0.1, representada no programa Ladder da Figura 7, é a alternativa:

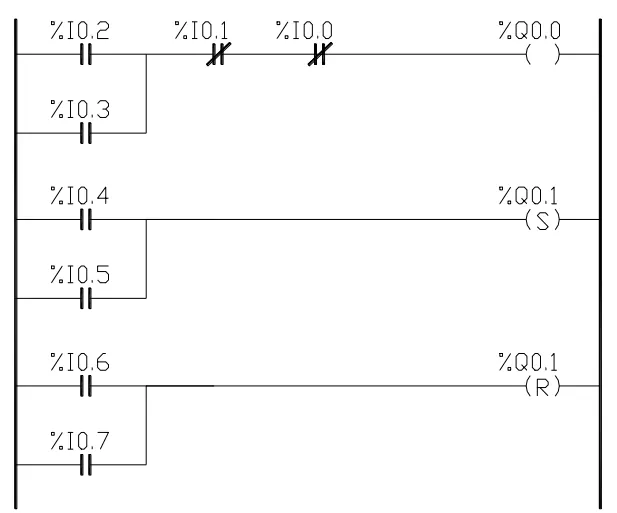

Figura 7

Alternativa A:
A saída digital Q0.1 será mantida em nível lógico 1 somente enquanto as entradas digitais I0.4 e I0.5 apresentarem nível lógico 1.
Alternativa B:
A saída digital Q0.1 será mantida em nível lógico 0 enquanto ambas as entradas digitais I0.6 e I0.7 apresentarem nível lógico 1.
Alternativa C:
A saída digital Q0.1 apresentará nível lógico 1 somente enquanto as entradas digitais I0.6 e I0.7 apresentarem nível lógico 0 e em algum instante alguma das entradas digitais I0.4 ou I0.5 apresentarem nível lógico 1.
Alternativa D:
A saída digital Q0.1 apresentará nível lógico 1 somente enquanto as entradas digitais I0.6 e I0.7 apresentarem nível lógico 0 e as entradas digitais I0.4 e I0.5 apresentarem nível lógico 1.
Alternativa E:
A saída digital Q0.1 apresentará nível lógico 1 somente enquanto alguma das entradas digitais I0.6 ou I0.7 apresentarem nível lógico 0 e as entradas digitais I0.4 e I0.5 apresentarem nível lógico 1.
