Questão
ID 1533687Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2005 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia Energética de Alagoas

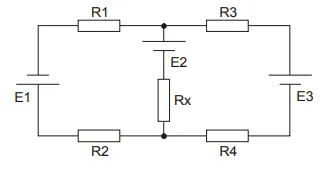

Analise o circuito abaixo representado.
Dados:
E1 = 10 V
E2 = 30 V
E3 = 20 V
R1 = R2 = R3 = R4 = Rx = 100 Ω
A tensão no resistor Rx é
