Questão
ID 1531712Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2023 Banca: NUCEPE UESPI - Núcleo de Concursos e Promoção de eventos Órgão: Universidade Estadual do Piauí

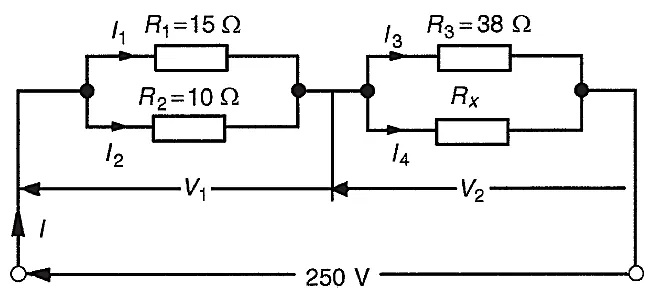

A análise de consumo, segundo a configuração de cargas em circuitos elétricos, é um aspecto fundamental para o dimensionamento de proteções e capacidade da instalação. Para o circuito mostrado na figura abaixo, sabe-se que a potência total dissipada no mesmo é 2,5kW.
Fonte: BIRD, J. Electrical Circuit: Theory and Technology. 6th ed. New York: Routledge, 2017. Adaptada.
Qual é o valor da resistência Rx no circuito em questão?
