Questão 1522086 de Engenharia Elétrica e Engenharia Eletrônica - IFMG 2023

Questão

ID 1522086

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos com Amplificadores e com Conversores de Dados

Ano: 2023 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

ATENÇÃO: Para as questões 26 e 27 considere, no circuito abaixo, os diodos sendo de silício, com uma queda de tensão em condução direta de 0,7 Volts.

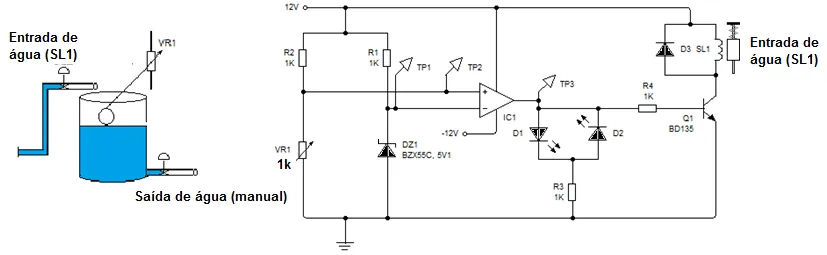

Observe atentamente a figura a seguir. Ela mostra o circuito de controle de nível de água em um tanque com as seguintes características:

O cursor do potenciômetro VR1 (1k Ohm) está mecanicamente acoplado à boia do tanque de forma que a subida do nível de água aumenta a tensão em TP2. Do contrário, a diminuição do nível de água diminui a tensão em TP2.
A válvula solenoide SL1 quando acionada libera a passagem de água e desligada fecha a entrada de água no tanque. A saída de água do tanque é manual.
R4 está dimensionado para levar o transistor para a região de saturação.
Considere o amplificador operacional como ideal, energizado por +12V e -12V.

Com relação ao funcionamento do circuito é incorreto se afirmar que:

Alternativa A:
IC1 é um amplificador operacional que faz a comparação de tensão entre TP1 (tensão de referência de 5,1 volts) com a tensão TP2 entre R2 e do potenciômetro VR1.
Alternativa B:
VR1 modifica sua resistência de acordo com a posição da boia dentro do tanque. Acima ou abaixo do nível ajustado para se obter 5,1 volts no divisor de tensão (TP2) ocorrerão as trocas da tensão de saída de IC1.
Alternativa C:
O nível do tanque, abaixo do limite ajustado, faz com que a válvula SL1 seja acionada permitindo a entrada de água, ocorrendo o contrário quando o nível está acima do desejado.
Alternativa D:
O desligamento de SL1 ocorre quando o transistor Q1 está em corte o LED D1 ficará aceso e o LED D2 ficará apagado.
Alternativa E:
O acionamento da válvula solenoide SL1 é feito quando o transistor Q1 está em saturação. O LED D1 ficará aceso e o LED D2 ficará apagado.
