Questão
ID 1522082Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2023 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais
ATENÇÃO: Para as questões 26 e 27 considere, no circuito abaixo, os diodos sendo de silício, com uma queda de tensão em condução direta de 0,7 Volts.

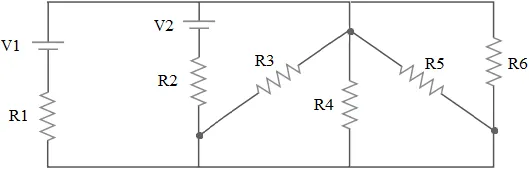

Para o circuito a seguir, considere V1 = 10V, V2 = 5V, R1 = 5Ω, R2 = 10Ω e R3 = R4 = R5 = R6 = 20Ω.
Analisando o circuito, as quedas de tensão nos resistores R1, R2, R3, R4, R5 e R6 são respectivamente:
