Questão 1522080 de Engenharia Elétrica e Engenharia Eletrônica - IFMG 2023

Questão

ID 1522080

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2023 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

ATENÇÃO: Para as questões 26 e 27 considere, no circuito abaixo, os diodos sendo de silício, com uma queda de tensão em condução direta de 0,7 Volts.

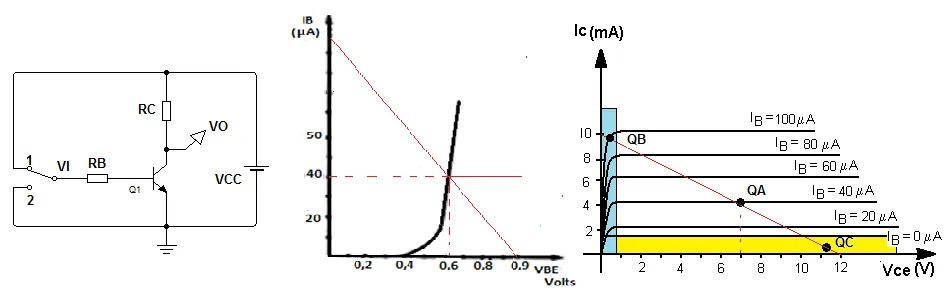

Com relação aos transistores de junção bipolar é fornecida abaixo a família de curvas de um transistor assim como três coordenadas do ponto quiescente. Com base nas informações da figura e no circuito que as gerou, assinale a seguir a opção incorreta.

Alternativa A:
O circuito funciona como uma porta lógica NOT em que a saída VO tem o valor de +VCC quando a entrada VI for igual a zero Volts (Chave na posição 2). Nesta situação o ponto quiescente do transistor é QC e o transistor está na região de corte.
Alternativa B:
O valor de VCC é +12 Volts, o valor de RC é 1,2 k Ohm e o valor de RB é de 120k Ohms para o ponto quiescente igual à QB.
Alternativa C:
Nesta configuração (emissor comum), o transistor apresenta alto ganho de corrente e baixíssimo ganho de tensão.
Alternativa D:
No ponto quiescente Q = QA o ganho de corrente (beta) do transistor será de 100 e VO será igual a aproximadamente +7,00 Volts.
Alternativa E:
O circuito funciona como uma porta lógica NOT em que a saída VO é aproximadamente zero Volt quando a entrada VI for igual a VCC (Chave na posição 1). Nesta situação o ponto quiescente do transistor é QB e o transistor está na região de saturação.
