Questão 1521990

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 1521990

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Programação Ladder

Ano: 2023 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

Um controlador lógico programável (CLP), possui, dentre suas possíveis linguagens de programação, linguagem Ladder.

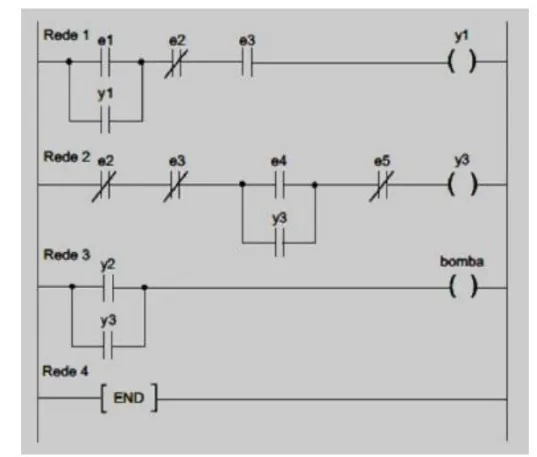

Observe a seguir um programa desenvolvido em linguagem Ladder utilizado para comandar o abastecimento de água em um reservatório através de uma bomba.

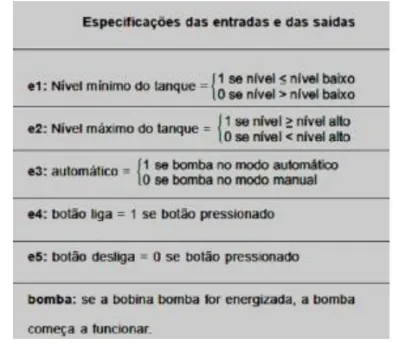

Tomando como base o programa apresentado e as especificações de suas entradas, indique a afirmação incorreta.

Alternativa A:
Uma alternativa para acionar a bomba após decorrido um determinado tempo do acionamento de suas entradas, poderia ser usar um temporizador TON.
Alternativa B:
O contato y2 permite o acionamento da bomba sem depender de qualquer outra entrada do programa.
Alternativa C:
Considerando o sistema operando em modo automático, um breve acionamento de e1 mantém y1 acionado, desde que o nível do tanque esteja menor que seu nível alto.
Alternativa D:
A bomba entrará em operação quando o contato y2 ou y3 estiver fechado.
Alternativa E:
Caso os botões e4 e e5 sejam pressionados simultaneamente, é impossível de se acionar a bomba.
