Questão 1521854

A modelagem de um processo que utiliza Grafcet pode ser dividida em cinco etapas: especificação do processo; divisão do processo em etapas; descrição da parte sequencial para o controle de etapas; desenho da parte combinacional de cada etapa e implementação do processo.

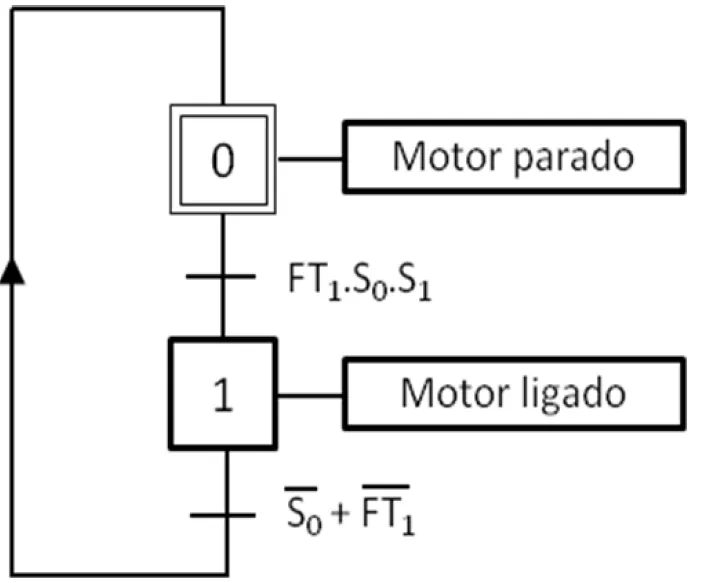

A figura a seguir apresenta o Grafcet de um procedimento.

Sobre o Grafcet e o procedimento apresentado na figura, considere as afirmações a seguir:

I. O Grafcet é uma técnica criada para a modelagem de sistemas sequenciais que serviu como base para a criação da linguagem LI (Lista de Instruções).

II. O Grafcet apresentado é para a partida com chave compensadora.

III. No Grafcet um sistema evolui por etapas, que representam um estado ou parte de um estado de um sistema.

IV. O Grafcet é um gráfico fechado e cíclico composto de etapas, transições e arcos.

Está(ão) correta(s) a(s) afirmação(ões):
