Questão
ID 1521852Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2016 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

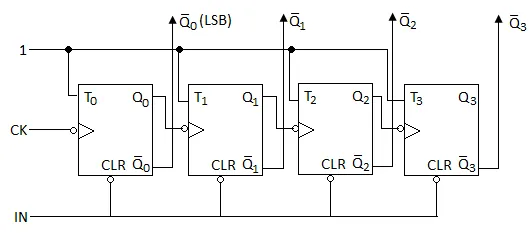

Um tipo de circuito sequencial bastante utilizado em diversas aplicações de eletrônica é o contador. Eles podem ser crescentes ou decrescentes e são implementados com flip-flops. A figura a seguir implementa um contador com Flip-Flop tipo T.
Qual das alternativas a seguir corresponde ao tipo e contagem deste contador?
