Questão
ID 1521804Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

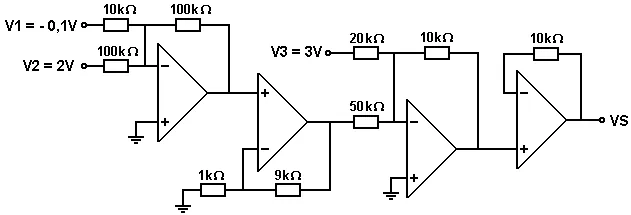

A Figura abaixo mostra um circuito de computação analógica usado no controle de uma máquina industrial. Considerando os sinais de entrada mostrados no circuito e assumindo condições ideais, qual é a saída VS, em volts?
