Questão
ID 1521794Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

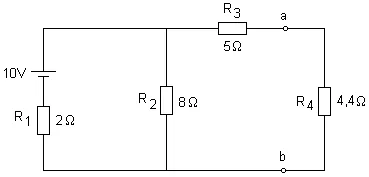

A Figura mostra uma rede elétrica composta de fonte de CC e resistores associados. Usar o teorema de Thevenin para determinar, respectivamente, os valores de Vth e Rth conforme visto entre os terminais a e b, assim como a corrente circulante no resistor de 4,4 Ω:
