Questão
ID 1521774Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

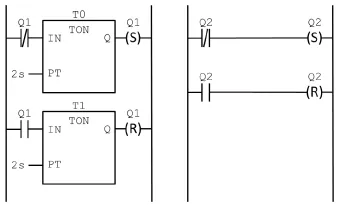

Considere o programa a seguir em Ladder:
Considerando que o ciclo de varredura do CLP executando o programa foi medido como aproximadamente 1 ms. Pode-se dizer que, das afirmativas a seguir:
I) O período da onda de pulsos da saída Q1 será de aproximadamente 2 s.
II) O período da onda de pulsos da saída Q1 será de aproximadamente 4 s.
III) O período da onda de pulsos da saída Q2 será de aproximadamente 2 ms.
IV) O período da onda de pulsos da saída Q2 será de aproximadamente 2 s.
Somente está(ão) correta(s):
