Questão
ID 1521771Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

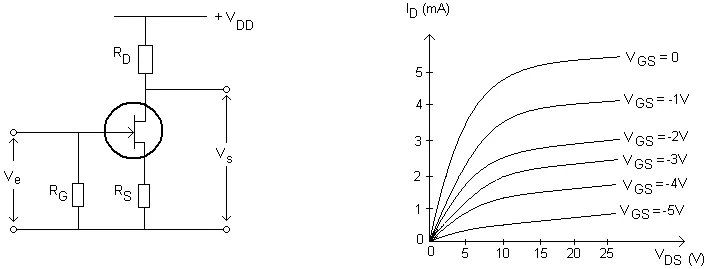

A figura mostra um amplificador de sinais para sensores de processo com JFET, cujas curvas características de dreno estão também disponíveis. Supondo que VDD = 20 V e ID(sat) = 4 mA, traçar a reta de carga e localizar o ponto de operação quiescente em VDS = VDD / 2. Os valores de RS e RD deverão ser, respectivamente:
